HS549E低功耗線性霍爾磁控IC元件

HS549E是一款高靈敏度，小型化經濟型，多功能的線性霍爾，工作原理是輸出電壓隨著磁通密度的變化而變化，能檢測出細微的磁場變化情況。

HS549E集成的電路具有低噪聲輸出，這使得它不必使用外部濾波，同時內置精密電阻，提供了更好的溫度穩定性和準確性。

HS549E可應用于測量物體的運動、距離，位置傳感器等方面。封裝：SOT-89。工作溫度為：-20～120℃,適合工業，商業和消費類電子使用。

產品描述
汽車點火系統中的應用
汽車油門系統中的應用
汽車油箱中的應用

HS549E集成的電路具有低噪聲輸出，這使得它不必使用外部濾波，同時內置精密電阻，提供了更好的溫度穩定性和準確性。

產品特點

1.體積小
2.功耗低，輸出阻抗低
3.低噪聲輸出
4.正負磁場均可感應

主要應用

1.電流檢測
2.電機控制
3.位置檢測
4.磁編碼器
5.黑色金屬探測器
6.振動傳感器
7.液位傳感器
8.重量傳感器
9.電動自行車調速器等其他檢測磁場的應用

產品參數

技術文檔

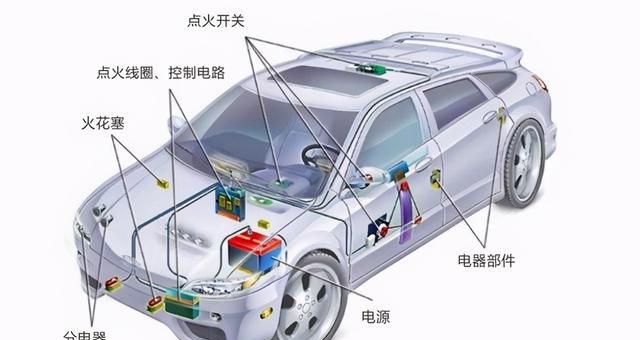

霍爾開關在汽車點火系統中的應用原理

汽車點火系統里的霍爾開關工作原理：霍爾信號發生器是利用霍爾元件的霍爾效應工作的，即利用只有在直流電壓和磁場同時作用于霍爾發生器時才能在發生器中產生電壓信號，此信號使發生器工作時產生點火信號。

推薦型號: HS549E/HS493低功耗高精度線性霍爾效應傳感器IC

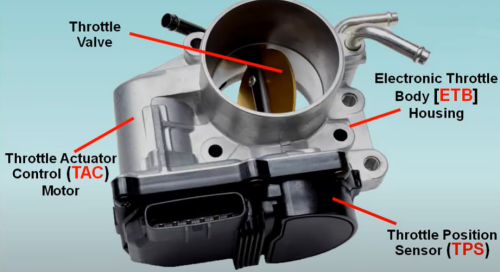

霍爾開關在汽車油門系統中的應用原理

汽車油門系統---電子油門一般都采用線性霍爾傳感器，油門踏板與磁鐵聯動，踩動踏板時油門聯動軸帶動磁鐵轉動，通過線性霍爾傳感器與磁鐵之間的距離改變輸出的電壓值，來計算出油門的踏板的角度位移數據。

推薦型號: HS49E/HS549E高精度線性霍爾元件

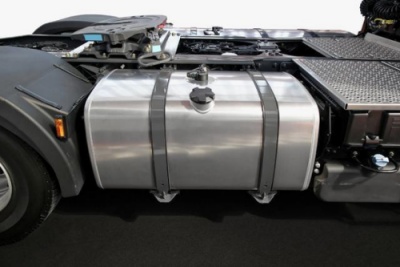

霍爾開關在汽車油箱中的應用原理

霍爾元件在汽車油箱中的應用：汽車油位傳感器包括電路板、磁性元件、霍爾元件、支架、旋桿和浮子，電路板和霍爾元件固定在支架上，且霍爾元件與電路板連接，支架安裝在油箱上，旋桿的中部與支架轉動連接，旋桿的一端與磁性元件固定連接，另一端與浮子固定連接。油箱內油位的變化帶動浮子，浮子帶動旋桿，旋桿帶動磁性元件，霍爾元件感應到磁性元件的變化后，輸出電壓信號給電路板，電路板通過磁性元件轉動的角度與霍爾元件輸出的電壓之間的關系實現對郵箱內油位的檢測。

推薦型號: HS491/HS95A高精度線性霍爾效應傳感器IC
